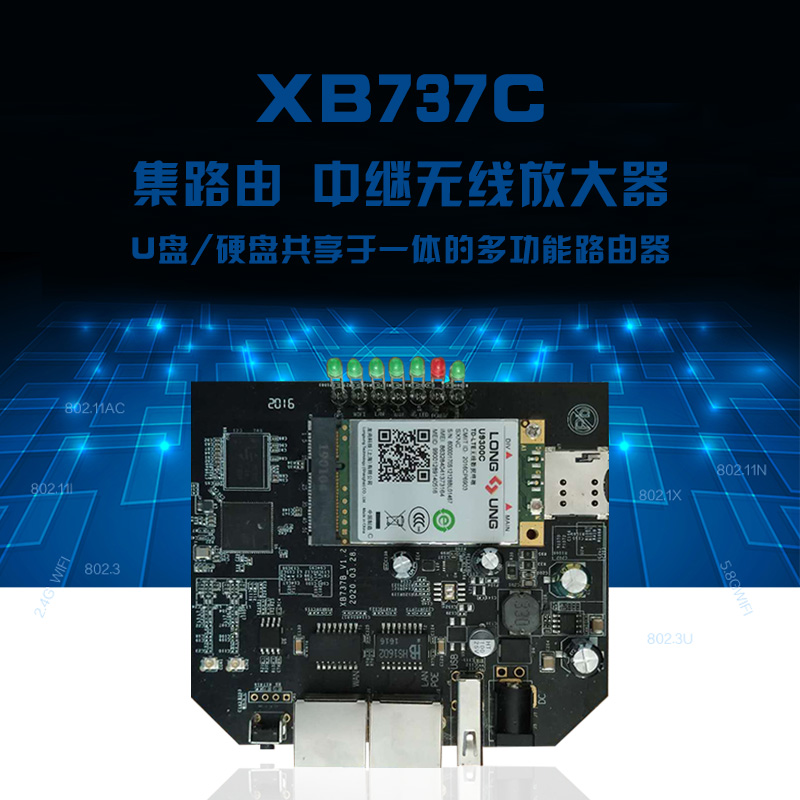

XB737C模塊是鑫博創美22020年重磅推出的新款路由器模塊，是鑫博創美產品家族的重要成員！接下來就讓小編為大家具體介紹一下吧。

1.產品概述

XB737C是一款集路由，中繼無線放大器，3G/4G卡，U盤/硬盤共享于一體的多功能路由器，該路由采用主流的MT7628AN芯片，支持 IEEE802.11g,802.11b，802.11i,802.1X,802.3,802.3u,802.3X,802.11n標準，是一款適應有線，無線放大器，3G/4G卡上網，具備無線路由器所有功能，安全機制

2.賣點

● 集路由，中繼器，3G/4G，U盤共享一體

● 11N無線技術，300Mbps無線速率

● 支持 ATHEROS 無線技術能大幅加強其無線發射能力，并增強無線信號的穩定性、擴大無線覆蓋范圍

3.芯片介紹

MT7628是聯發科技2014年底發布的業界新一代802.11n Wi-Fi AP/路由器系統單芯片解決方案(SoC)。這款全新SoC為智能家庭內的數據、語音和影像應用程序提供高數據傳輸率，而且耗電量遠低于目前市場上其它類產品。MT7628具有2T2R 300M wifi速率，信號好，接口豐富。

4.能特性

1)580MHz系統主頻

2)128MB DDR2 RAM

3)16MB flash

4)無線協議802.11 b/g/n,

   7628支持2T2R,最高300Mbps高速無線wifi傳輸速率

   7688支持1T1R,最高150Mbps高速無線wifi傳輸速率

5)2個100/10Mbps支持自動翻轉的LAN/WAN以太網口

6)標準的高速USB 2.0 host接口（支持U盤、USB移動硬盤等超多USB外設）

7)1個micro sd/TF卡接口(可插micro sd/TF卡實現大容量存儲）

8)1個3G/4G卡，物聯卡（全網通兼容）

9)整機靜態功耗僅1W，芯片發熱量很低

10)支持路由、AP、中繼、橋接,3G/4G等模式

5.技術標準

IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

WLAN Rate:

11n:

802.11n  HT20:max,72.2Mbps@MCS7:1Nss

              Max,144.4Mbps@MCS15:2Nss

802.11n  HT40:max,150Mbps@MCS7:1Nss

              max,300Mbps@MCS15:2Nss

11g:

54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

11b:

11,5.5,2,1Mbps

WLAN特性：

●  支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

  IEEE802.11b標準

●  支持 64/128/152-bit WEP 加密，同時支持 128 bit WPA

standard(TKIP/AES),IEEE802.1X 等安全加密機制。

●  支持 SSID 廣播控制和基于 MAC 地址的訪問控制

●  工作信道數：1-13

●  頻率范圍：2.4~2.4835GHz

●  展頻技術：DSSS（直接序列展頻）

●  數據調制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

●  靈敏度@ PER（錯包率）：MCS15:-62dBm@10%PER;MCS7:

   -65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值）

●  傳輸距離：室內最遠60米，室外最遠150米（因環境而異）

●  RF 功率：11n  13dBm   11g  13-15dBm,  11b  16-18dBm

●   天線類型：提供 I-PEX RF 同軸接口（50歐阻抗），可以接不同類型的天線。

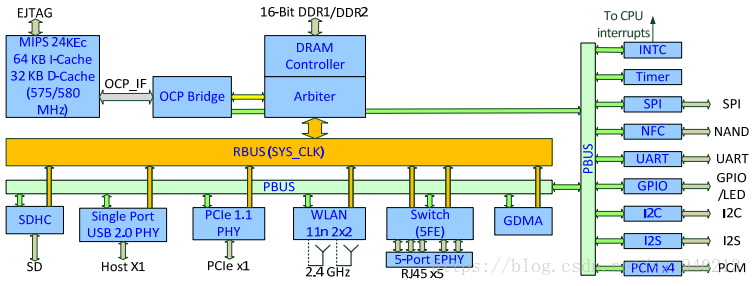

6.硬件框

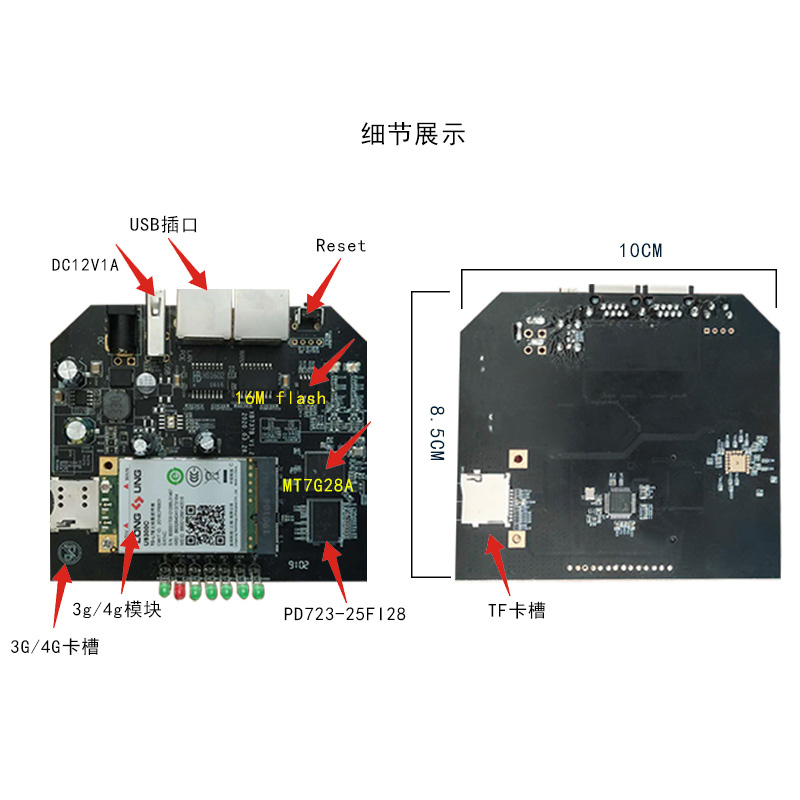

7.產品圖片

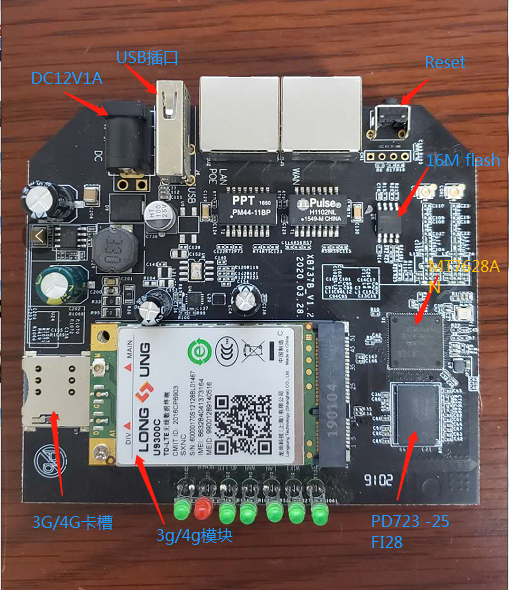

頂層圖片

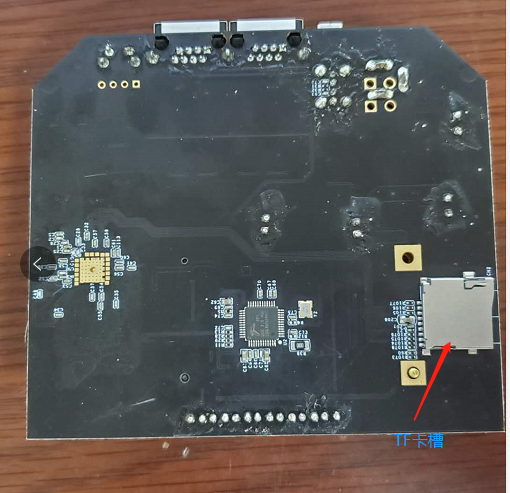

底層圖片

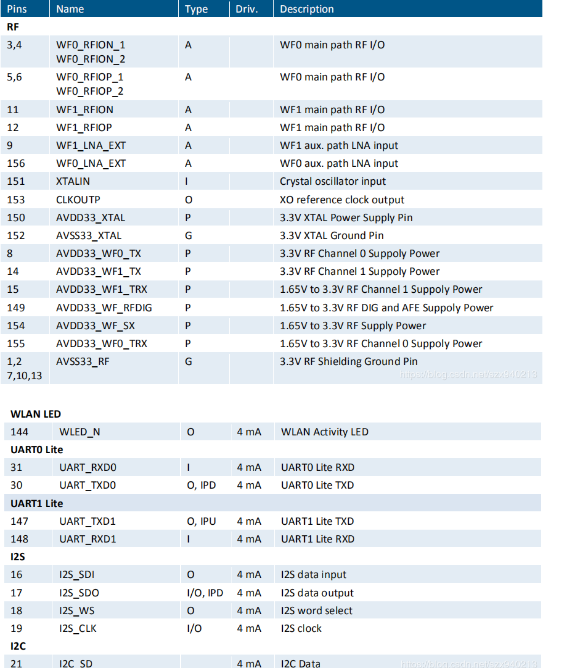

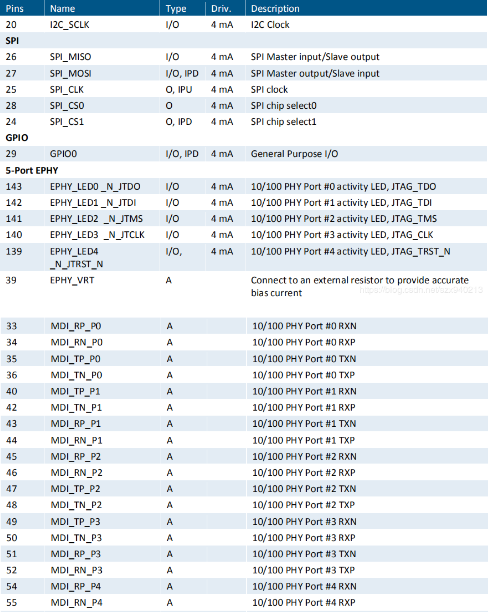

8.管腳功能描述

9.工作環境

在自然通風條件下，

工作的溫度范圍為：-10 ~ 60℃，相對溫度 10%~90% 。

儲運的溫度范圍為：-20℃ - 70℃，相對溫度 5% - 95%

10全和電磁兼容認證要求：

√ 要求通過 EMC 認證：CE認證 CLASS B 射頻雜散輻射 966 Chamber ETSI EN

300 328 TX operating 垂直/水平 30M-8G

√ 符合國家 ROHS 標準 (china)
